পিস্টন অ্যাকিউমুলেটর

মূল সংজ্ঞা এবং কাঠামো
একটি পিস্টন সঞ্চয়কারী হাইড্রোলিকভাবে বিচ্ছিন্ন সঞ্চয়কারীর বিভাগের অন্তর্গত। এটি প্রধানত নিম্নলিখিত উপাদান নিয়ে গঠিত:
1. প্রধান কাঠামো: একটি সিলিন্ডার (তেল চেম্বার), পিস্টন, গ্যাস চেম্বার এবং শেষ ক্যাপ অন্তর্ভুক্ত। পিস্টনটি সিলিন্ডারের ভিতরে অবস্থিত, হাইড্রোলিক ফ্লুইড চেম্বারকে (নিম্ন অংশ) গ্যাস চেম্বার (উপরের অংশ) থেকে আলাদা করে।
2. সিলিং সিস্টেম: হাইড্রোলিক ফ্লুইডের মধ্যে গ্যাস ঢুকতে না দেওয়ার জন্য পিস্টনের উভয় পাশে উচ্চ-নির্ভুলতা সীলগুলি ইনস্টল করা হয়, এইভাবে হাইড্রোলিক তরলটির পরিচ্ছন্নতা বজায় থাকে।
3. কন্ট্রোল ভালভ: সাধারণত সংকুচিত গ্যাস চার্জ করার জন্য এবং হাইড্রোলিক তরল প্রবাহ নিয়ন্ত্রণের জন্য একটি প্রি-চার্জ ভালভ এবং একটি চেক ভালভ দিয়ে সজ্জিত।

কাজের নীতি
একটি পিস্টন সঞ্চয়কারীর কাজের প্রক্রিয়াটি একটি দৈত্য "বসন্ত" এর মতো:
1. এনার্জি স্টোরেজ স্টেজ: যখন হাইড্রোলিক সিস্টেমে চাপ বৃদ্ধি পায় (গ্যাসের প্রাক-চার্জ চাপের উপরে), হাইড্রোলিক তরল একটি চেক ভালভের মাধ্যমে সঞ্চয়কারীতে প্রবেশ করে, পিস্টনকে উপরের দিকে ঠেলে দেয় এবং উপরের অংশে গ্যাসকে সংকুচিত করে। গ্যাসের পরিমাণ কমে গেলে শক্তি সঞ্চিত হয়।
2. এনার্জি রিলিজ স্টেজ: যখন সিস্টেমের অতিরিক্ত হাইড্রোলিক শক্তির প্রয়োজন হয় (চাপ কমে), তখন সংকুচিত গ্যাস দ্রুত প্রসারিত হয়, পিস্টনকে নিচের দিকে ঠেলে দেয়। পিস্টনের নিম্নগামী গতিবিধি হাইড্রোলিক তরলকে সিস্টেমে ফিরে আসতে বাধ্য করে, শক্তি মুক্ত করে।

অর্ডার নোট
1. উদাহরণস্বরূপ: নামমাত্র চাপ: 31.5MPa। শেলের অভ্যন্তরীণ ব্যাস (মিমি): 180 মিমি, নামমাত্র ভলিউম: 20L, হাইড্রোলিক পোর্ট: থ্রেডেড; শেষ ক্যাপ থ্রেড প্রকার: পুরুষ, মাঝারি: জলবাহী তেল; পিস্টন অ্যাকিউমুলেটরের জন্য একটি সাধারণ মডেল কোড হবে: HXQ-A-20/31.5-L-Y-180।
2. পিশন সঞ্চয়কারীর বিশেষ প্রয়োজনের জন্য, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
3. আমরা নকশা সংশোধন করার অধিকার সংরক্ষণ করি৷৷

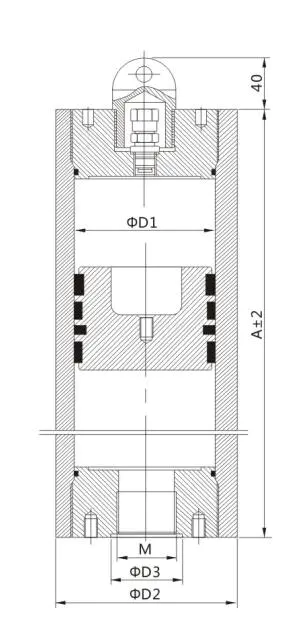

মডেল কোড এবং আকার

	মডেল কোড	নামমাত্র ভলিউম (L)	ΦD1 (মিমি)	ΦD2 (মিমি)	ক (মিমি)	অনুমোদনযোগ্য অপারেটিং চাপ (MPa)	ΦD3 (মিমি)	M	ওজন (কেজি)
	HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72×2	900
